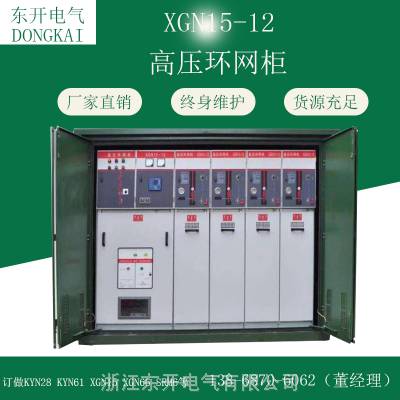

XGN15-12户外高压环网柜，是新一代气体绝缘的金属封闭开关设备，经过不断的改进。使其***的性能及灵活装配的特点可满足市场不断变化的需求。
XGN15-12户外高压环网柜为各种不同的应用场所提供了远期的技术方案。设备安全、方便和外形尺寸小巧紧凑。该设备XGN15-12户外高压环网柜用于12kV环网供电，双辐射供电系统，也可用于终端供电，作为电能的控制和保护装置。设备亦适于装入箱式变电站。

XGN15-12户外高压环网柜是一种适用于配电自动化系统的既紧凑又可扩充的开关设备,传感技术和***保护继电器的采用，使开关柜即便使用于运行要求苛刻的医院和机场，仍胜任自如。
本开关满足IEC420-1990、GB3906等标准要求，具有防止关合负荷开关，防止接地开关处在闭合位置时关合负荷开关以及下门的联锁功能。
二、设计说明
1、负荷开关单元FLN36-12
该开关柜可分为单体、单体双套管出线、二单元、三单元、四单元、五单元标准型和带有侧进线套管型，负荷开关主回路部分密封在由环氧树脂采用APG工艺浇注制成的绝缘壳体中,此绝缘壳体具有绝缘性能好，结构简单,安装方便,***.每个单元有独立间隔,顶部母排连接,可以多单元以上并柜。
标准配置
◆630A母线
◆三工位负荷/接地开关
◆弹簧操作机构
◆负荷开关和接地开关位置指示
◆进线/母线电压指示器（单体或母线扩展型）
◆出线电压指示器
◆所有的开关功能都可在面板上加装挂锁方式实现控制
◆接地开关与电缆室门的联锁
◆SF6气压表
◆接地铜排
可选配置
◆短路、接地故障指示器
◆测量用电流互感器及电流表
◆计量用电流互感器
◆开关位置钥匙锁
◆电动操作机构

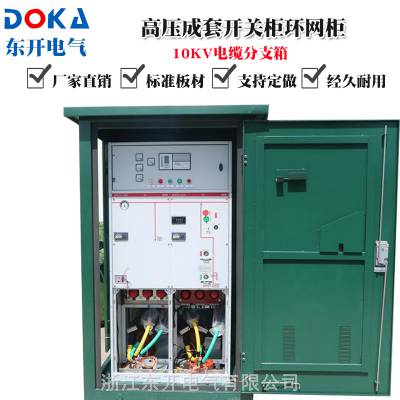

2、电缆分支箱负荷开关单元
该负荷开关为电缆分支箱***开发设计,可分为单套管左侧进线、单套管右侧出线,负荷开关主回路部分密封在由环氧树脂采用APG工艺浇注制成的绝缘壳体中，出线回路***多可分四路，因此，结构相对简化，便于安装，更为安全；使单开关电缆分支箱体积更小，安装更方便,可靠性更高的SF6负荷开关。
标准配置
◆630A母线
◆三工位负荷/接地开关
◆弹簧操作机构
◆负荷开关和接地开关位置指示
◆进线/母线电压指示器
◆出线电压指示器
◆所有的开关功能都可在面板上加装挂锁方式实现控制
◆SF6气压表
◆接地铜排
可选配置
◆短路、接地故障指示器
3、负荷开关熔断器组合电器单元
组合电器单元用作1250KVA及以下容量的变压器保护，本单元为配有熔断器的负荷开关环网柜。接地开关闭合时，熔断器下侧同时接地，并实现熔断器上侧与电源的安全隔离,确保更换熔断器时人员的安全。为了熔断器在一相熔断后,不致造成电气设备缺相运行,本单元中配置了跳闸联动机构，当脱扣观察窗显示红色时，表示脱扣装置动作或熔断器熔断并跳闸。本单元可以和其它单元组合，实现环网供电。
标准配置
◆630A母线
◆三工位负荷/接地开关
◆弹簧操作机构
◆负荷开关和接地开关位置指示
◆进线/母线电压指示器（单体或母线扩展型）
◆出线电压指示器
◆所有的开关功能都可在面板上加装挂锁方式实现控制
◆接地开关与电缆室门的联锁
◆SF6气压表
◆接地铜排
可选配置
◆短路、接地故障指示器
◆测量用电流互感器及电流表
◆计量用电流互感器
◆开关位置钥匙锁
◆电动操作机构
◆预留母线扩展
◆外部母线
4、真空断路器单元
采用弹簧式真空断路器：机械寿命可达10000次；（保护动作快，分闸时间不大于30ms），易于实现级差配合。可配置上下隔离开关。真空断路器与隔离开关采用机械联锁,提供可视隔离断口,灵活搭配,整个系统为空气绝缘。
标准配置
◆630A母线
◆630A固定式真空断路器模块（VS1）
◆控制器CM（DC/AC/220/48/24V操作电源）
◆隔离开关（GN30，GN19）
◆自供电型和外供电型微机综合保护装置（GRT-Y200,GRT-Z100）
◆保护CT
◆接地与电缆仓门的闭锁
◆真空断路器开关位置辅助接点：2NO+2NC
◆操作电源（包括电源用PT、电源模块、后备电池）
可选配置
◆连接母线
◆测量用互感器及电流表
◆辅助接点：隔离开关位置2NO+2NC、接地开关位置2NO+2NC

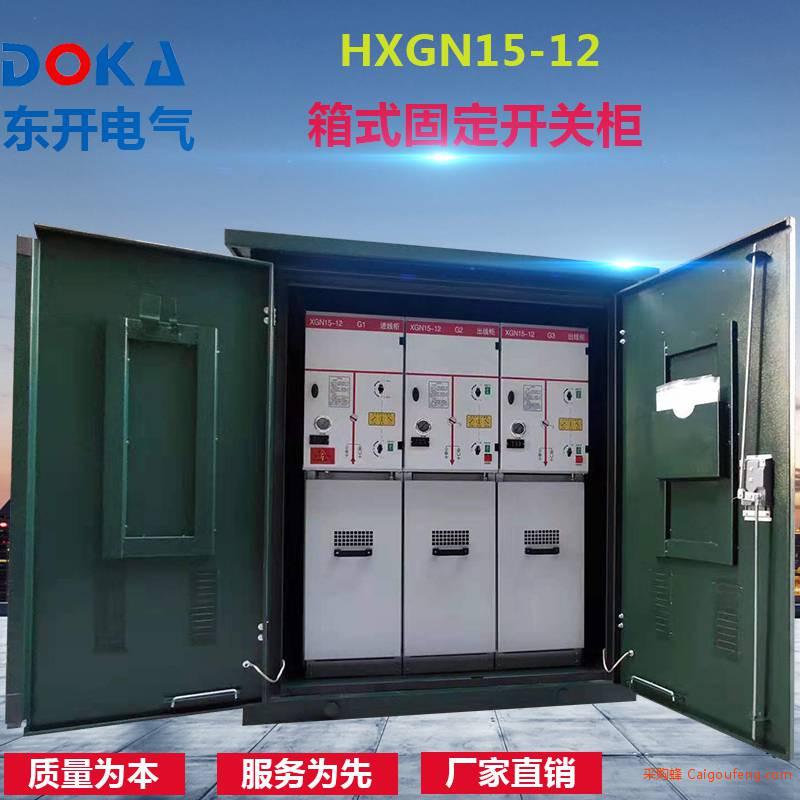

                                                           产品实拍大图
